220系列电机
信捷电机220系列电机
产品说明
DS系列伺服专用电机
适配DS系列11/15KW伺服驱动器
编码器线数2500ppr

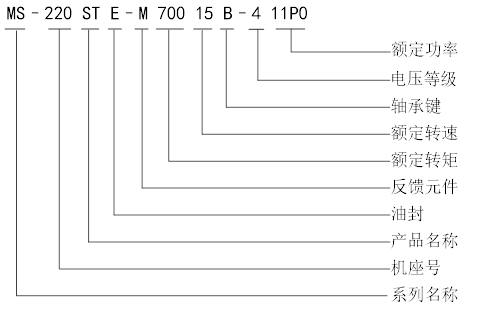

命名规则
信捷电机220系列电机
|
系列名称 |
MS系列伺服电机 |
|
|
机座号 |
220 |
|
|
产品名称 |
ST |
正弦波驱动器电动机 |
|
油封 |
空 |
不带油封（130ST及以上标 配油封，型号没有E） |
|
E |
带油封（仅60ST、80ST系列带油封的型号命名有区分） |
|
|
反馈元件 |
M |
增量式编码器（2500线光电编码器） |
|
额定转矩（N.m） |
700 |
70.0 |
|
960 |
96.0 |
|
|
额定转速（rpm） |
15 |
1500 |
|
轴承键 |
A |
无键 |
|
B |
带键 |
|
|
失电制动器 |
空 |
无失电制动器 |
|
Z |
带失电制动器(220电机无抱闸款) |
|
|
电压等级 |
4 |
380V级 |
|
功率（KW） |
11P0 |
11.0 |
|
15P0 |
15.0 |
|
信捷电机220系列电机
规格参数
|
项目 |
380V |
||
|
电机型号 MS- |
M70015□□-411P0 |
M96015□□-415P0 |
|
|
电机代码 |
1157 |
1161 |
|
|
额定功率（KW） |
11.0 |
15.0 |
|
|
额定电流（A） |
25 |
35 |
|
|
额定转速（rpm） |
1500 |
1500 |
|
|
最高转速（rpm） |
2000 |
2000 |
|
|
额定转矩（N·m） |
70 |
96 |
|
|
峰值转矩（N·m） |
105 |
145 |
|
|
反电势常数（V/krpm） |
170 |
175 |
|
|
力矩系数（N·m/A） |
2.8 |
2.74 |
|
|
转子惯量（Kg·m2） |
13.7×10-3 |
15.5×10-3 |
|
|
编码器线数（PPR） |
2500 |
||
|
极对数 |
4 |
||
|
电机绝缘等级 |
Class B（130℃） |
||
|
防护等级 |
IP65 |
||
|
使用环境 |
环境温度 |
－20℃～＋50℃ |
|
|
环境湿度 |
相对湿度<90%（不结露条件） |
||
信捷电机220系列电机
