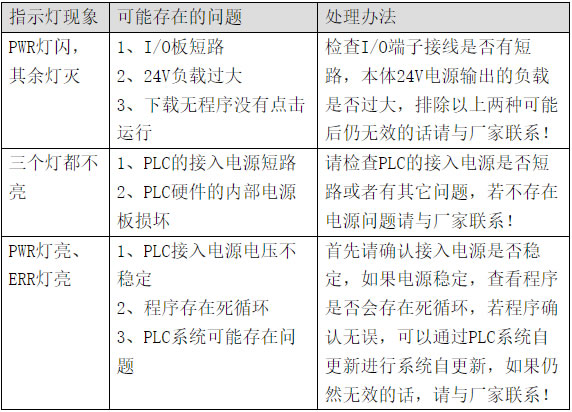

通讯失败一般归纳为以下几个问题：

（1）通讯参数：PLC通讯口与外围设备的通讯参数设置可能不一致。

（2）通讯线：连接可能不正确，或接触不良，用户可更换通讯线重试。

（3）通讯串口：检查通讯串口，可以通过下载PLC程序来检查，下载成功则排除串口问题。

（4）如果以上均排除，请与我公司联系。

在线圈、数据寄存器后加上偏移量后缀（如X3[D100]、M10[D100]、D0[D100]），可实现间接寻址功能；如D100=9，X3[D100]表示X14，M10[D100]表示M19，D0[D100]表示D9；在涉及到大量位与寄存器运算以及存储时，此功能将会给你带来巨大的帮助！

可能出现的原因有以下两点：

（1）可能在多处使用了同一个线圈，执行二重线圈输出，在二重线圈输出时，后侧的线圈优先动作。

（2）此时，对该线圈的复位条件也成立导致。用户可通过监控功能查找该复位点，修改程序。

XD/XL系列PLC的时钟功能基本上为标配功能，出厂的PLC都是默认带时钟功能的。

如果您使用的PLC带有时钟功能，请检查寄存器SD13-SD19里的值是否为十进制，如果不是，您需要通过BIN指令或者TRD指令将其转化为十进制。

XD/XL系列PLC的时钟存在一定的误差，误差大约为每月±5分钟，请通过触摸屏或者直接在PLC程序里进行校准。

信捷PLC有三种保密方法：（1）导入导出下载文件；（2）保密下载；（3）加密码下载。

l  导入导出下载文件：将PLC程序以此种方式保存后，用户可以下载和使用程序，但是无法查看和编辑程序。

l  保密下载：保密下载到PLC后，PLC中的程序和数据将无法上传，提示“程序不存在”。

l  加密码下载：如果对将设定了密码的程序下载到PLC后，PLC程序上传时需要输入正确密码；如果勾选“下载程序需要先解密”，则在下载新程序到PLC时也需要输入正确的密码，此模式下，无法修改PLC的时钟信息，保密性更强。

XD/XL系列PLC具有三种程序下载模式，分别是：

l  普通下载模式

此模式下，您可以方便自由的将电脑上的程序下载到PLC里或者将PLC里的程序上传到电脑上，一般在设备调试时使用此模式将会很方便。

l  密码下载模式

您可以给PLC设定一个密码，当您将PLC里的程序上传到电脑上时，您需要输入正确的密码，在密码高级选项中您还可以勾选“下载程序需要先解密”功能（注意：此操作危险，如遗忘口令，您的PLC将被锁！），此下载模式适合用户需要对设备程序进行保密时且自己可以随时调出设备程序时使用。

l  保密下载模式

在此模式下将电脑上的程序下载到PLC里面，用户不管通过什么方法都无法将PLC里的程序上传到电脑上；同时保密下载用户程序，可以占用更少的PLC内部资源，使PLC的程序容量大大增大，能够拥有更高的下载速度；使用此下载模式后程序将彻底无法恢复。

（1）XD/XL系列PLC支持几乎所有的C语言函数，在涉及到复杂的数学运算时，C语言的优势更加的明显；

（2）增强了程序的保密性（使用文件—高级保存模式时，C语言无法上传）；

（3）C语言功能块可进行多处调用和不同文件的调用，大大提高了编程人员的效率。

如果要进行高速计数，除了要将高速脉冲接入PLC高速计数输入端，还要配合功能指令书写相应的高数计数程序；详情请参照《XD/XL系列可编程控制器用户手册【基本指令篇】》第5章《高数计数》相关内容。

可能是模块的连接插排与PLC的插针接触不良或主机问题，确认主机与扩展机连接没有松脱，并以交叉对比方式确认主机或扩展机问题。

可能是输出端子的端子座松脱接触不良，检查配线或者脱落式端子是否有松脱情形。

由于DMUL指令运算时，是32位*32位=64位的运算，所以运算结果占用了4个字，例如：EMUL D0 D2 D10，两个乘数都是32位（D1、D0）与（D3、D2），乘积的结果为64位（D13、D12、D11、D10），所以D10~D13连续4个寄存器都被占用，不能够再作他用，而用户往往会忽略这一点在程序中使用了寄存器D12~D13，进而导致运算时数据出错。

首先请确保PLC上的A、B端子与其它设备的RS485通讯端子正确连接，若要修改PLC的PORT2口参数，方法如下：

方法1：通过配置参数指令进行配置

具体指令请参照《XD/XL系列可编程控制器【基本指令篇】》第6章《通讯功能》。

不同设备的通讯参数设置一般都不一样，请务必正确选择通讯设备的频率给定方式，弄清楚相应MODBUS通讯地址和功能码，某些通讯设备需要给定运行信号后才显示出设置频率。

方法2：通过控制面板来配置（具体配置方法请参照《XD/XL系列可编程控制器【基本指令篇】》第6章《通讯功能》。）

若组态软件中可以直接选择信捷XD/XL系列PLC时，则直接按顺序配置完即可；若无法直接选择信捷XD/XL系列PLC，则应该选择Modbus-RTU通讯模式，通过RS485口进行通讯，具体参数设置请参照《XD/XL系列可编程控制器用户手册【基本指令篇】》第6章《通讯功能》，进行具体地址设置时，必须依照本手册里的“PLC软元件编号与Modbus地址编号对应表”进行。

纽扣电池的额定电压为3V，可以通过万用表来测量纽扣电池的电压以确定纽扣电池是否有电；当PLC的断电保持寄存器在断电后重新上电时，里面的值都变为0时，一般来说很有可能是PLC的纽扣电池没电了；如果电池没电需寄回公司重新更换电池。

用户可通过SM5和SD5来检测纽扣电池的电量，以方便及时更换电池，具体见《XD/XL系列可编程控制器用户手册【基本指令篇】》附录1和附录2。

对于ALT以及许多运算指令，只要条件满足（如：以常开常闭线圈作为触发条件），每个扫描周期都会执行一次，因此在使用这些指令的时候，最好触发条件使用上升沿、下降沿。

S1~S8端子是多功能接点输入端子。

是SC端子。

+V是频率设定用电源端子，常用于给外部电位器等供电。

10.5V。

最大20mA。

是多功能模拟量输入1端子。

DC -10V~+10V、0~+10V（输入阻抗20KΩ）。

不可以，只支持2KΩ的电位器。

不支持。

脉冲序列输入端子。

为了充分发挥本变频器的性能，长期保持其功能，建议安装在室内。

不可以。

封闭壁挂型 (IP20/UL Type 1):-10 ~ +40°C

柜内安装型 (IP00):-10 ~ +50°C

无散热片型 (IP20/IP00):-10 ~ +45°C

 ·为了提高机器的可靠性，请在温度不会急剧变化的场所使用变频器。

 ·在控制柜等封闭的空间内使用时，请使用冷却风扇或冷却空调进行冷却，以避免内部温度超过条件温度。

 ·避免使变频器冻结。

95%RH以下，不得结露。
