MS6-60系列电机
信捷电机MS6-60系列电机
产品说明
MS6系列伺服专用电机
适配DS5系列0.4KW伺服驱动器

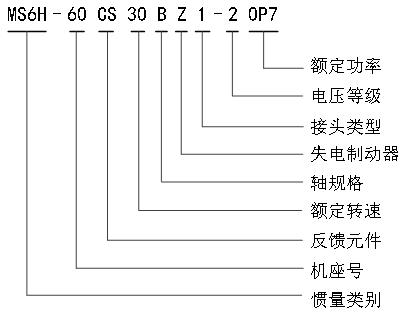

命名规则
信捷电机MS6-60系列电机
|
惯量类别 |
6S、6H |
|
|
机座号 |
60（单位mm） |
|
|
反馈元件 |
CS |
单圈17bit磁编绝对值电机 |
|
CM |
多圈17bit磁编绝对值电机 |
|
|
额定转速（rpm） |
30 |
3000 |
|
轴规格 |
A |
有键、无油封、带螺纹孔 |
|
B |
有键、有油封、带螺纹孔 |
|
|
C |
无键、无油封、有螺纹孔 |
|
|
D |
无键、有油封、有螺纹孔 |
|
|
失电制动器 |
空 |
无失电制动器 |
|
Z |
带失电制动器 |
|
|
电机连接件规格
|
1 |
表示电机接头安普接头 |
|
2 |
表示电机接头航插接头 |
|
|
3 |
表示电机接头为连接器式样（IP67专用，研发中） |
|
|
电压等级 |
2 |
220V级 |
|
功率（KW） |
0P2 |
0.2 |
|
0P4 |
0.4 |
|
规格参数
信捷电机MS6-60系列电机
|
电机型号MS |
单相220V |
||||||
|
6H-60 |
6S-60 |
6H-60 |
|||||
|
CS/CM30B1 |
CS/CM30BZ1 |
CS/CM30B1 |
CS/CM30BZ1 |
CS/CM30B1 |
CS/CM30BZ1 |
||
|
20P2 |
20P4 |
20P4 |
20P4 |
20P4 |
|||
|
电机代码 |
50B3 |
58B3 |
5005 |
5805 |
50C5 |
58C5 |
|
|
额定功率（KW） |
200 |
0.4 |
|||||
|
额定电流[mA] |
1800 |
2600 |
|||||
|
额定转速[RPM] |
3000 |
3000 |
|||||
|
最高转速[RPM] |
6500 |
6500 |
6500 |
6000 |
6500 |
||
|
额定转矩[Nm] |
0.64 |
1.27 |
|||||
|
最大转矩[Nm] |
2.24 |
4.445 |
|||||
|
转子惯量[10^-7kg.m2] |
277 |
295 |
267 |
273 |
520 |
590 |
|
|
惯量类型 |
高 |
低惯量 |
低惯量 |
高惯量 |
高惯量 |
||
|
推荐转子惯量比 |
30 |
30 |
|||||
|
极对数 |
5 |
5 |
|||||
|
编码器位数 |
17 |
17 |
|||||
|
编码器种类 |
磁 |
磁 |
|||||
|
电机绝缘等级 |
ClassF(155℃) |
||||||
|
防护等级 |
IP65 |
||||||
|
使用环境 |
环境温度 |
-15℃～+40℃(不冻结) |
|||||
|
环境湿度 |
相对湿度<90%(不结露) |
||||||
信捷电机MS6-60系列电机
