XD5-xDnTm-E
信捷XD5-xDnTm-E
产品特点
XD5系列差分机型PLC，支持差分型输入、输出信号
速度是XC系列的12倍，具备更大的内部资源空间
输入类型：NPN
输出类型：晶体管（T）、继电器（R）、晶体管继电器混合（RT）
电源规格：AC220V
支持X-NET现场总线功能
支持高速计数（高达80KHz）、2~4轴脉冲输出（高达100KHz）、频率测量等特殊功能
标配USB口，用于编程下载
支持1~16个扩展模块、1个扩展ED、1~2个扩展BD板
信捷XD5-xDnTm-E
型号一览表
|
型号 |
功能 |
|
XD5-24D2T2-E |
2路差分高速脉冲输出、2路晶体管高速脉冲输出 |
|
XD5-48D4T4-E |
4路差分高速脉冲输出、4路晶体管高速脉冲输出 |

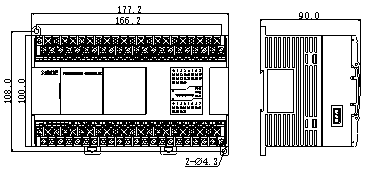

外观尺寸图（单位：mm）
信捷XD5-xDnTm-E
基本规格
|
项目 |
规格 |
|
绝缘电压 |
DC 500V 2MΩ以上 |
|
抗噪声 |
噪声电压1000Vp-p 1us脉冲1分钟 |
|
空气 |
无腐蚀性、可燃性气体 |
|
环境温度 |
0℃~60℃ |
|
环境湿度 |
5%~95%（无凝露） |
|
USB口 |
USB快速下载口，连接PC下载/上传/监控 |
|
COM1口 |
RS232，连接上位机、人机界面编程或调试 |
|
COM2口 |
RS485，连接智能仪表、变频器等 |
|
COM3口 |
用于连接左扩展ED模块 |
|
安装 |
可用M3的螺丝固定或直接安装在宽35mm的DIN46277导轨上 |
|
接地（FG） |
第三种接地（不可与强电系统公共接地）※1 |
