XD系列AD/PT/DA扩展模块
信捷模块XD系列AD/PT/DA扩展模块
产品特点
XD系列PLC适配模拟量右扩展模块
XD系列PLC一般可扩展10~16个模块
电源规格：DC24V
16（14）位高精度模拟量输入、10位高精度模拟量输出
模拟量输入类型：电压、电流可选
模拟量输出类型：电压、电流可选

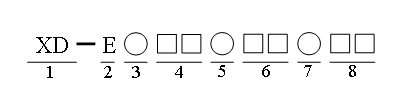

命名规则
信捷模块XD系列AD/PT/DA扩展模块
|
1： |
系列名称 |
XD |
|
2： |
指代扩展模块 |
E |
|
3： |
模拟量输入点数 |
2、3 |
|
4： |
指代模拟量输入 |
AD |
|
5： |
温度输入点数 |
2、4 |
|
6： |
指代传感器类型 |
PT |
|
7： |
模拟量输出点数 |
2 |
|
8： |
指代模拟量输出 |
DA |
型号一览表
|
型 号 |
功 能 |
|
XD-E2AD2PT2DA |
2通道16bit精度模拟量输入（电流、电压可选）； 2通道PT100温度输入； 2通道10bit精度模拟量输出（电流、电压可选） |
|
XD-E3AD4PT2DA |
3通道14bit精度电流输入； 4通道PT100温度输入； 2通道10bit精度电压输出 |
信捷模块XD系列AD/PT/DA扩展模块
基本规格
|
项 目 |
规 格 |
|
使用环境 |
无腐蚀性气体 |
|
环境温度 |
0℃~60℃ |
|
保存环境温度 |
-20~70℃ |
|
环境湿度 |
5~95%RH |
|
保存环境湿度 |
5~95%RH |
|
安装 |
可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上 |
