DC1020CT-301000-E

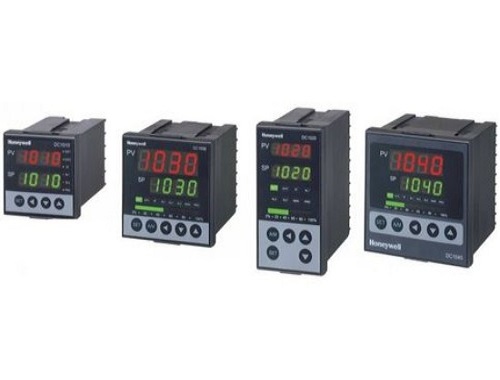

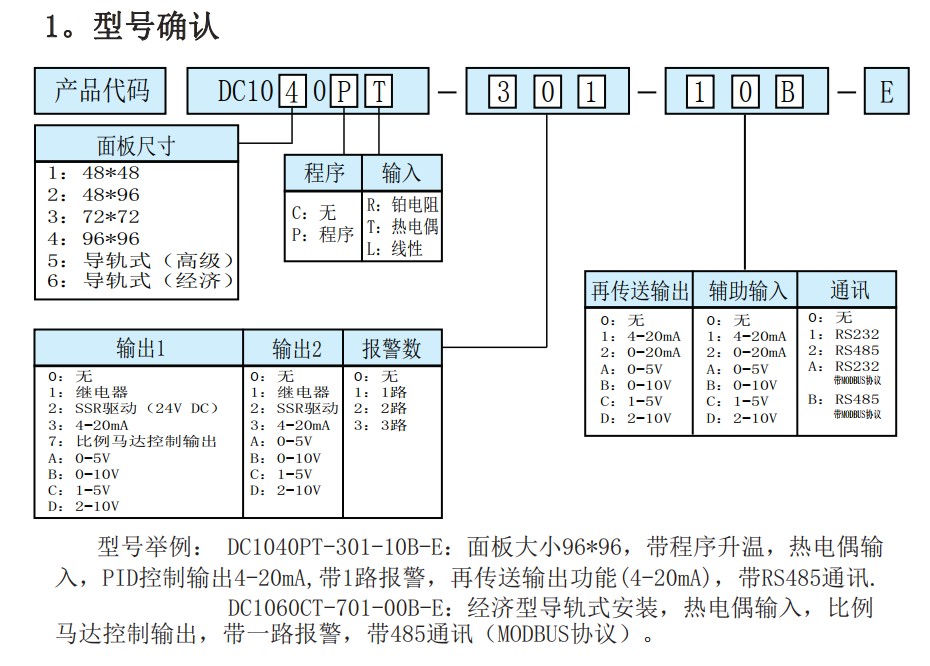

型号举例： DC1040PT-301-10B-E： 面板大小96*96， 带程序升温， 热电偶输

入，PID控制输出4-20mA,带1路报警，再传送输出功能(4-20mA)，带RS485通讯.

DC1060CT-701-00B-E： 经济型导轨式安装，热电偶输入，比例

马达控制输出，带一路报警，带485通讯（MODBUS协议）。

面板说明

1 七段码显示器

PV：当前值（Process Value），红色4位显示。

SP：目标值（Setting Point），绿色4位显示。

2 LED显示器

OUT1 :第一输出(Output1)，绿色灯。

DC1020CT-301000-E

OUT2 :第二输出(Output2)，绿色灯。

AT :自动验算(Auto Tuning)，黄色灯。

PRO :程序执行中（Program），黄色灯---只适用于带程序的型号。

AL1 :第一组报警（Alarm1），红色灯。

AL2 :第二组报警（Alarm2），红色灯。

AL3 :第三组报警（Alarm3），红色灯。

MAN :手动输出百分比（Manual），黄色灯。

※注意，当发成错误（ Error） 时， MAN灯会亮，并降输出百分比归零。

DC1020CT-301000-E

3 按键

SET : 设定键，设定参数完成时按下此键。

A/M : 切换自动输出/手动输出模式。

＜ : 移位键，（移动设定位数）

∨ : 减小键，（-1000，-100，-10，-1）

∧ : 增加键，（+1000，+100，+10，+1）

DC1020CT-301000-E
